Présentation
Ce projet est né d'une demande de l'un de mes enseignants, qui souhaitait reproduire des hélices d'hélicoptère en miniature. Il m'avait fourni la pièce d'origine, composée uniquement du rotor et d'une seule hélice.
L'objectif était simple : reproduire le rotor ainsi que l'hélice, puis les assembler pour recréer une pièce complète.
Modélisation
J'ai utilisé Fusion 360 pour modéliser les hélices et le rotor. J'ai commencé par mesurer les dimensions de la pièce d'origine afin d'assurer une reproduction fidèle. Ensuite, j'ai créé les différentes parties de l'hélice, en veillant à respecter les angles et les courbes caractéristiques.
L'hélice en elle-même m'a permis de m'exercer à la modélisation d'une pièce composée de plusieurs éléments et de formes complexes. J'ai dû faire preuve de patience et de précision pour obtenir un résultat satisfaisant.
Le rotor, quant à lui, était paradoxalement plus simple à modéliser : une fois un côté réalisé, il m'a suffi de pivoter l'ensemble deux fois à 60° pour obtenir les trois attaches des hélices.
Impression 3D

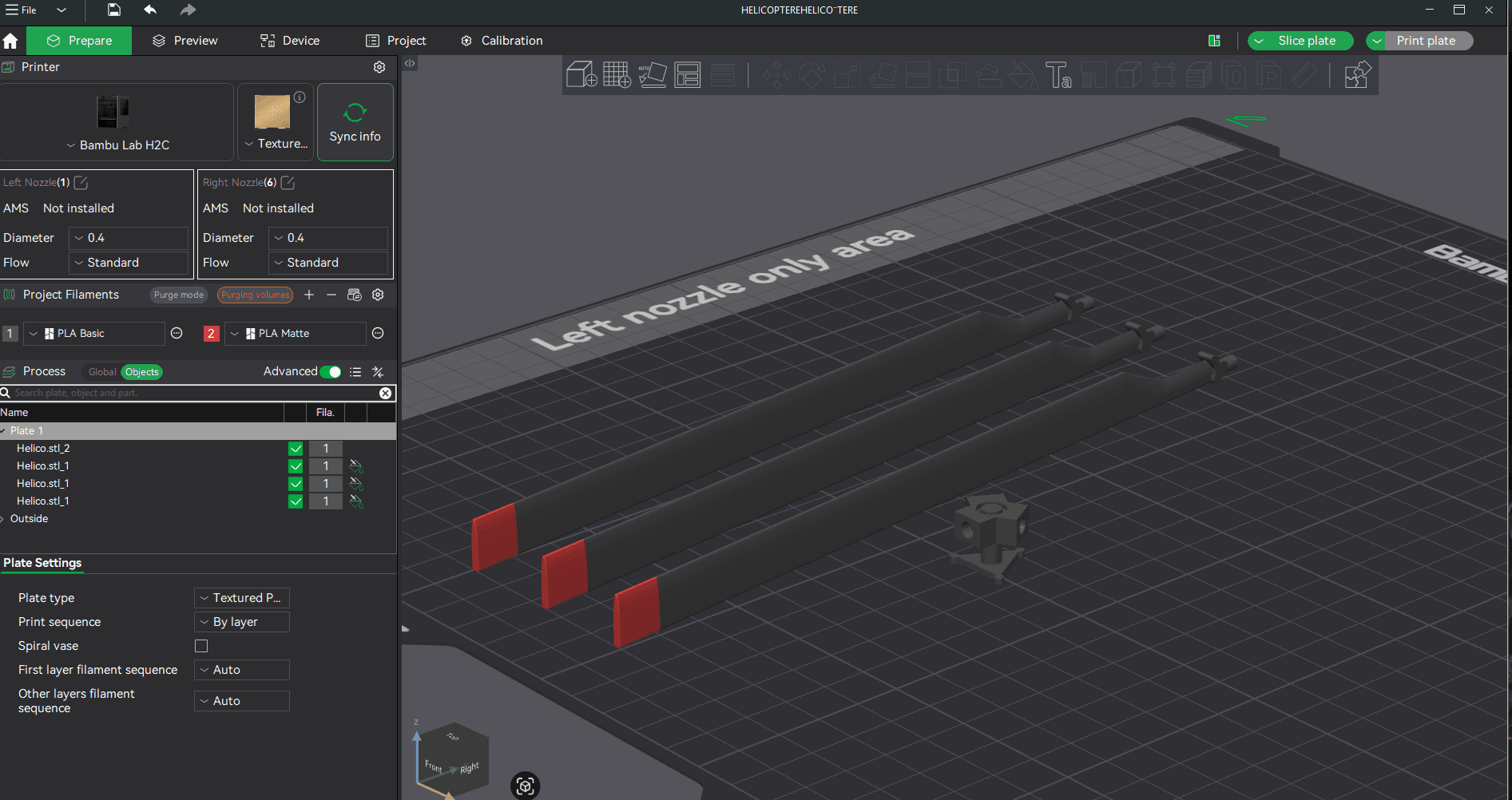

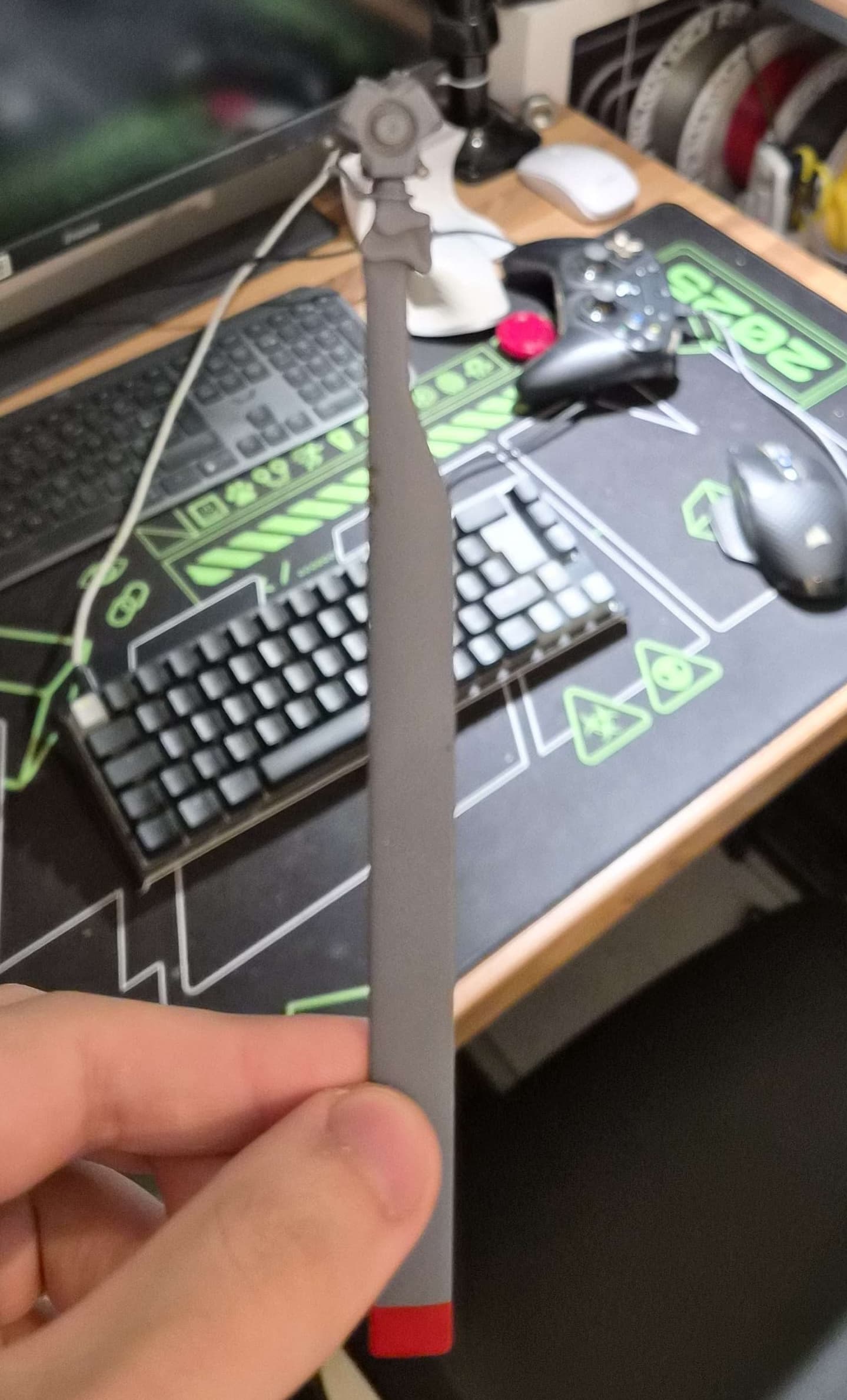

Côté impression 3D, j'ai utilisé ma BambuLab H2C afin d'avoir suffisamment de place sur le plateau et de profiter de son système multi-matériaux pour colorer les extrémités des hélices en rouge, afin d'ajouter un peu de réalisme. Les pales sont imprimées sur la tranche pour obtenir une meilleure qualité de surface, mais aussi une meilleure résistance. En effet, le PLA Silk+ a tendance à beaucoup moins bien adhérer entre les couches, ce qui rend les pièces plus fragiles. Avec des pales aussi longues, il était donc important de les imprimer de cette manière pour éviter qu'elles ne cassent trop facilement.
Après une première version, les trous destinés aux attaches des hélices étaient trop larges. Ils nécessitaient beaucoup de colle, sans pour autant maintenir correctement les pièces. J'ai donc ajusté leurs dimensions pour qu'ils soient plus serrés, assurant ainsi un meilleur maintien sans avoir besoin de colle.
Conclusion
Ce projet m'a permis de développer mes compétences en modélisation 3D, tout en explorant différentes techniques d'impression pour obtenir un résultat propre et précis. Ces hélices d'hélicoptère miniatures sont maintenant prêtes à être utilisées comme accessoires de décoration ou dans des projets de modélisme, et je suis très satisfait du résultat final.
